液壓機與氣壓機功能比較類似，氣壓機以壓縮空氣為工作介質，由電磁閥控制氣缸上升下、下壓工作壓強相對較小。氣壓機由外部提供氣壓。

液壓機以液壓油為工作介質，由電磁閥控制油缸上升、下壓，工作壓強相對較大。液壓機由自身油泵提供油壓。

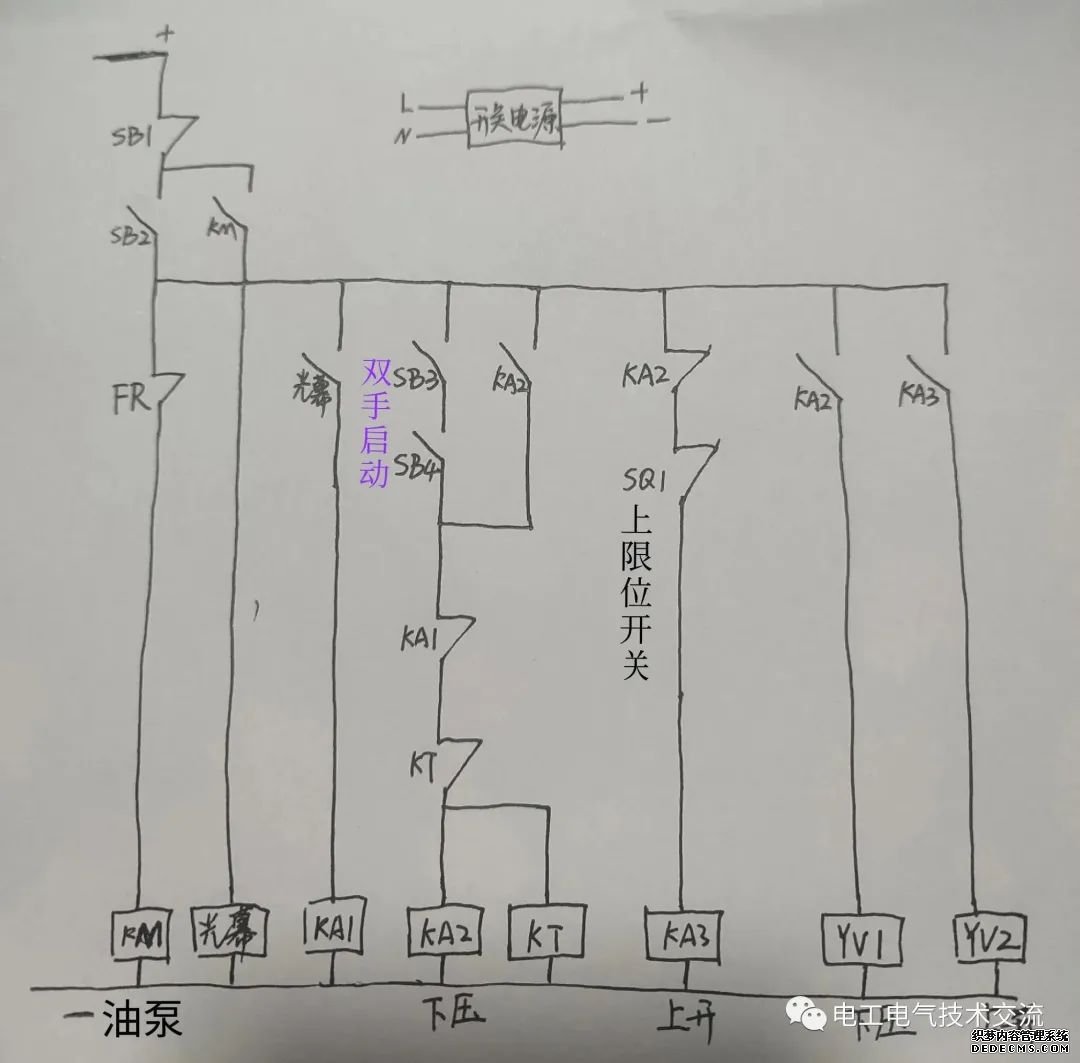

液壓機控制電路圖

控制電路中安裝光幕與雙手啟動，保證液壓機在下壓過程中，防止手指伸入。

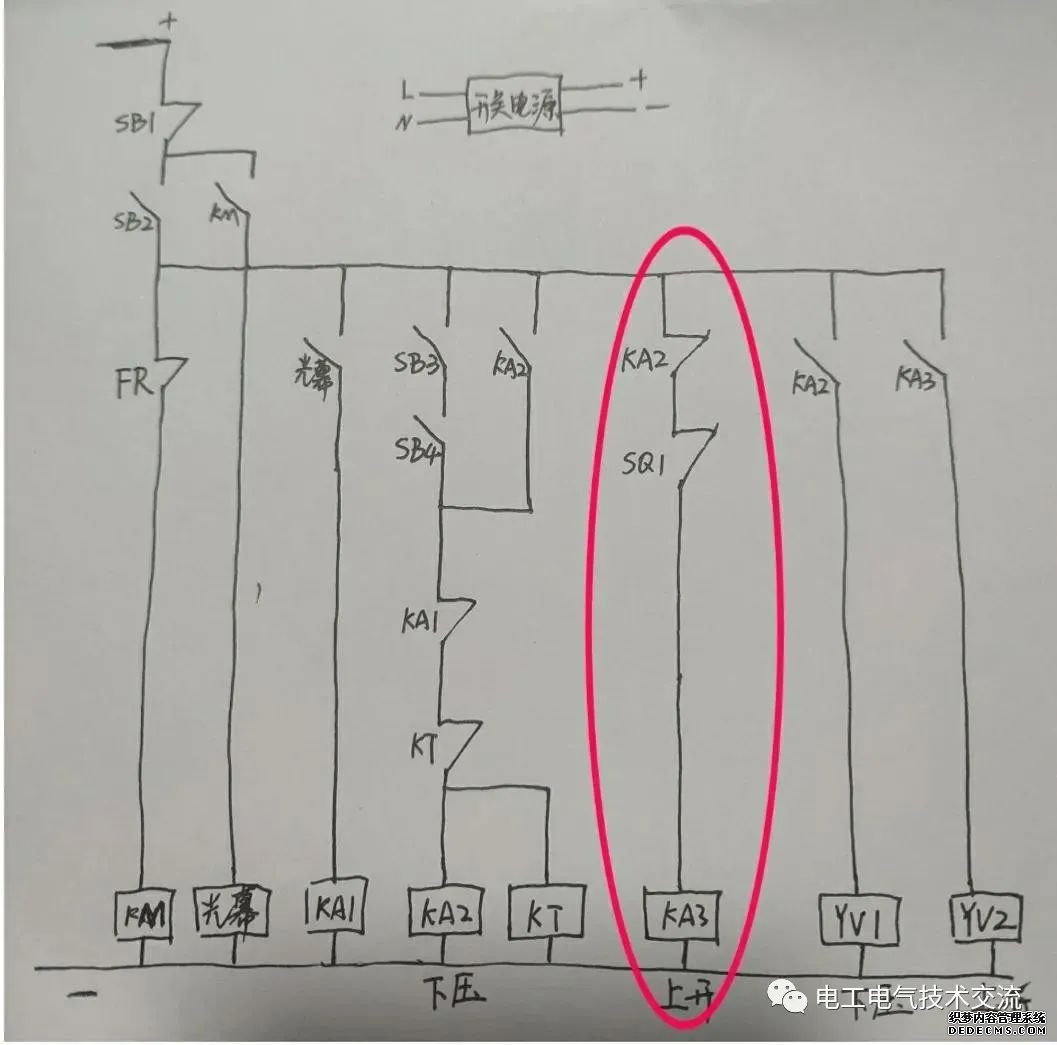

按下啟動按鈕SB2，KM通電，油泵工作。當液壓機不在原位時，KA3會通電，YV2通電，自動上升回原位。

不在原位自動上升，雙手按住SB3、SB4，KA2通電，電磁閥YV1通電，液壓機下壓。

KT設置下壓的時間，根據工藝需要設置相應的時間，時間到時，KA2斷電，KA3通電，電磁閥YV2通電，液壓機上升。

液壓機上升的過程中，觸碰上限位開關時，KA3斷電，上升停止。

液壓機在下壓的過程中，如不注意手伸入時，油壓機立即上升。手伸入時，光幕常開觸點閉合KA1通電。KA2斷電，KA3通電，液壓機上升。

下壓電路控制的替代品

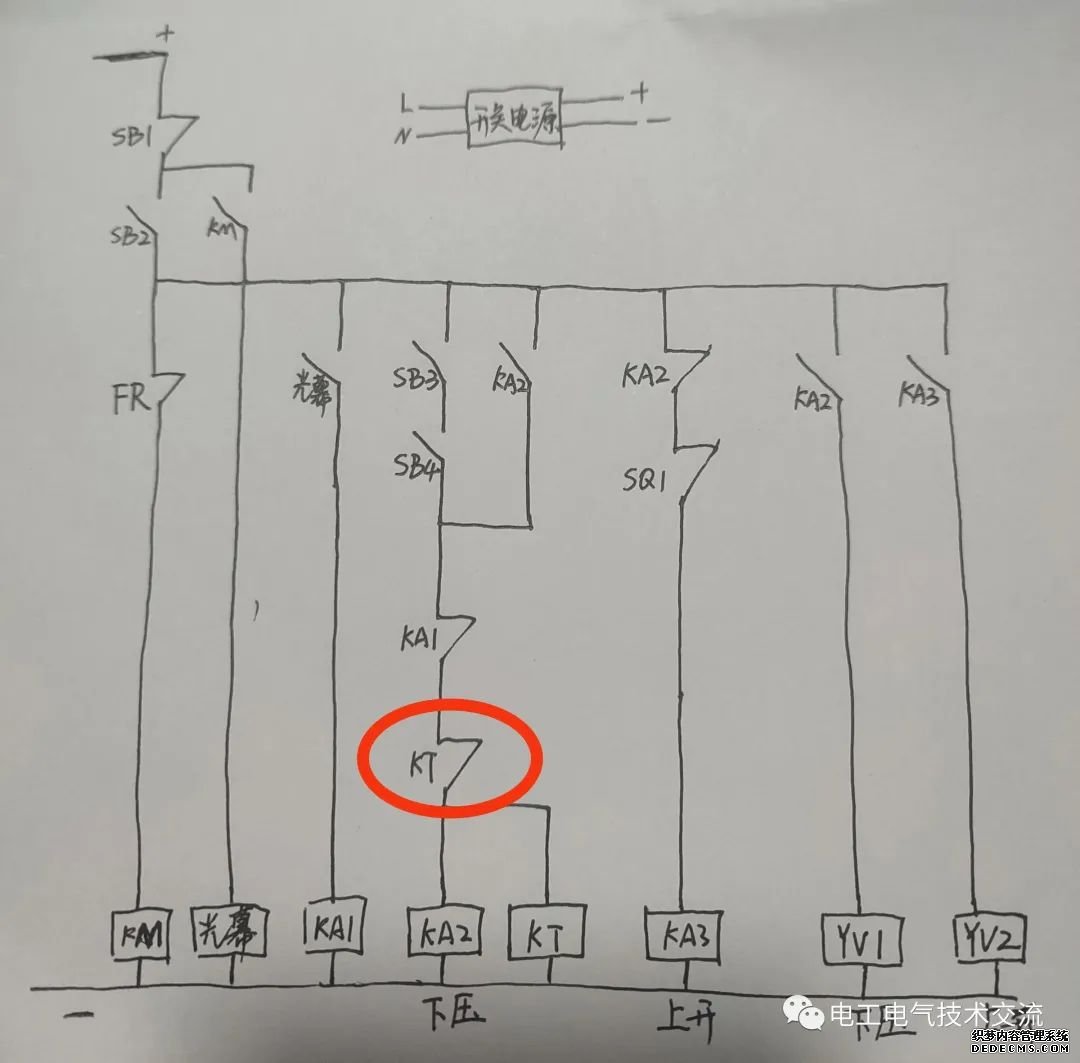

液壓機的下壓時間由時間繼電器控制，當然可以更換成壓力開關、下限位開關控制。

更換成壓力開關時，壓力開關設定為工藝需求的壓力，當液壓機下壓時，達到設定壓力時，KA2斷電，KA3通電液壓機上升。

下限位開關，下壓時，物件壓入完成后，同時觸碰到下限位開關動作，液壓機上升。

三種下壓時的控制元件，壓力開關最好，其次是時間繼電器，最后是下限位開關，壓力開關與時間繼電器都是具有保壓功能，保證工件的壓入程度。

液壓機的常見故障

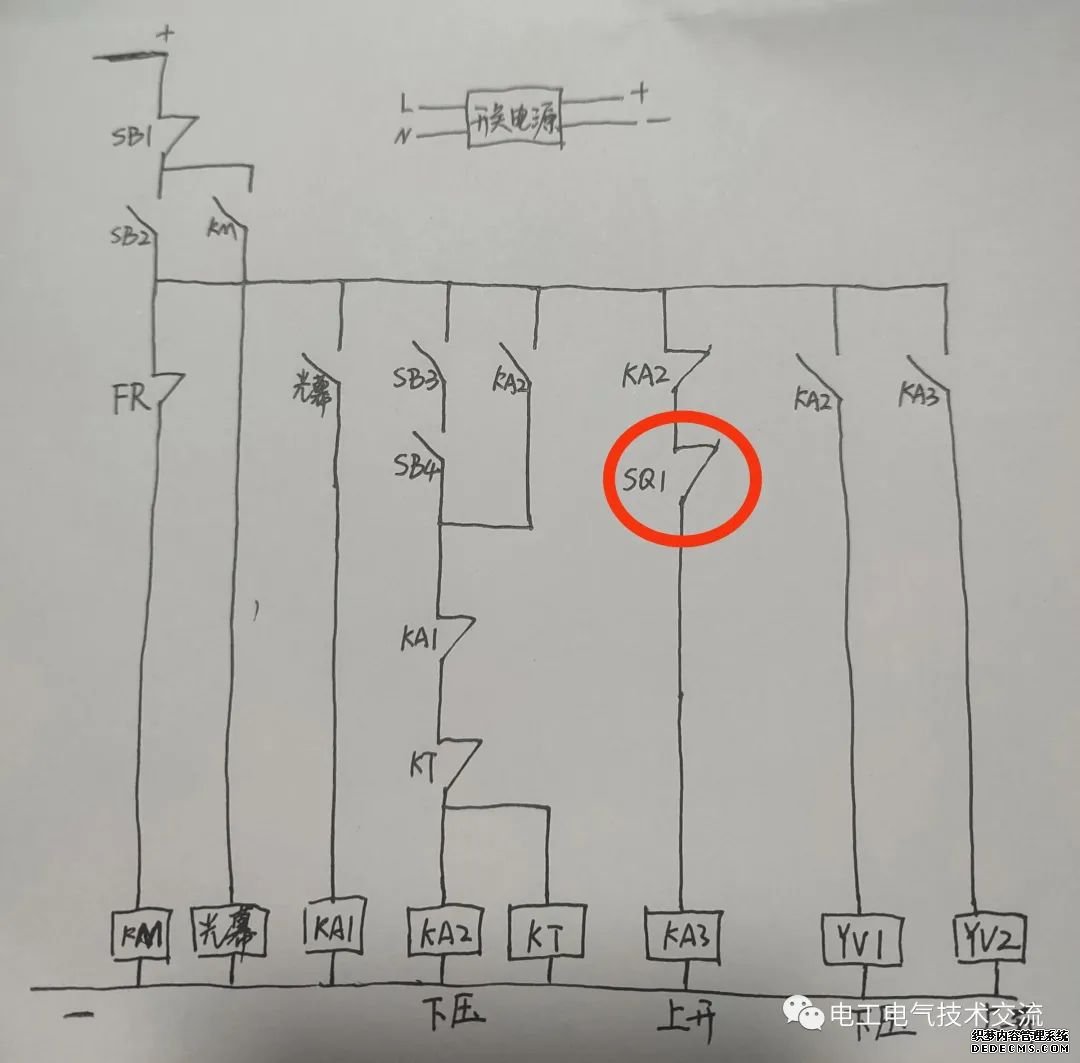

液壓機最常見的故障為上限位開關，上限位開關通常選擇行程開關、接近開關。液壓機在使用中會有震動，時間久了以后，上升的過程中，上限位開關未接受到信號，電磁閥YV2一直工作上升，液壓機沖頂，導致電機過載。輕則熱過載FR保護跳閘。重則電機線圈燒壞。

檢查液壓機電機線圈、熱過載、上限位開關。

按下啟動按鈕SB2，油泵工作后立即按下雙手按鈕油壓機下壓，松手后，液壓機正常。文章由電工小知識分享電友編著，版權歸原作者，向電友致敬！
